Attwatur lineari elettriku, huwa apparat elettromekkaniku li jikkonverti l-moviment rotazzjonali f'moviment lineari (bħal push - Iġbed, irfigħ, tiġbid, eċċ.) Immexxi minn mutur elettriku, użat prinċipalment biex jinkiseb spostament lineari preċiż, forza jew kontroll tal-veloċità. Huwa użat ħafna f'xenarji li jeħtieġu moviment lineari awtomatizzat u huwa komponent ewlieni fl-awtomazzjoni industrijali, djar intelliġenti, tagħmir mediku, u oqsma oħra.
Attwatur lineari elettriku huwa apparat elettromekkaniku li jikkonverti l-enerġija elettrika f'moviment lineari, is-sewqan ta 'mekkaniżmi ta' trasmissjoni mekkanika bħal viti, ċinturini, jew gerijiet permezz ta 'muturi (servo, stepper, jew muturi DC) biex jinkiseb għoli - preċiżjoni push, pull, jew funzjonijiet ta' pożizzjonament. Huwa użat ħafna fl-awtomazzjoni, makkinarju industrijali, tagħmir mediku u oqsma oħra, u huwa soluzzjoni moderna biex tissostitwixxi sistemi idrawliċi / pnewmatiċi tradizzjonali.
L-istruttura bażika ta 'attwatur lineari elettriku ġeneralment tinkludi l-partijiet li ġejjin:
Mutur tas-sewqan: Jipprovdi sors ta 'enerġija, tipi komuni jinkludu mutur DC, mutur stepper, jew mutur servo, li jiddetermina l-eżattezza, il-veloċità, u l-kapaċità tat-tagħbija tal-attwatur.
Mekkaniżmu ta 'Trasmissjoni: Jikkonverti l-moviment rotazzjonali tal-mutur f'moviment lineari, il-forom komuni jinkludu:
Struttura tal-kamin / ġewż (bħal kamin tal-ballun, kamin trapezojdali);
Struttura tal-Gear Rack;
Drive taċ-ċinturin sinkroniku;
Irkaptu tad-dudu u struttura tad-dudu, eċċ.
Shell / Rail: Tħares il-komponenti interni u tipprovdi gwida għal moviment lineari, li tiżgura moviment bla xkiel.
Sistema ta 'kontroll (mhux obbligatorja): bħal encoders, swiċċijiet tal-limitu, kontrolluri, eċċ., Użata biex tinkiseb feedback tal-pożizzjoni, limitazzjoni tal-ivvjaġġar, jew kontroll mill-bogħod (bħal permezz ta' PLC, sinjali bla fili, eċċ.).
Iċ-ċilindru elettriku huwa forma speċifika ta 'attwatur lineari elettriku, ġeneralment jirreferi għal struttura aktar kompatta, sewqan bil-kamin, u dehra simili għal "korp taċ-ċilindru", li tiffoka fuq id-dazju tqil industrijali - jew xenarji ta' preċiżjoni għolja -. F'sens wiesa ', l-apparati kollha li jiksbu moviment lineari permezz ta' muturi jistgħu jiġu msejħa bħala attwaturi lineari elettriċi, inklużi xi apparati ħfief bħal vireg żgħar ta 'push fid-djar intelliġenti.
Xenarji tipiċi ta 'applikazzjonita 'Attwatur lineari elettriku
Awtomazzjoni Industrijali: Materjal li jimbotta fuq linji ta 'produzzjoni, drive konġunt ta' armi robotiċi, ftuħ u għeluq tal-valv, eċċ.
Tagħmir mediku: Irfigħ tat-tabella operattiva, mekkaniżmu ta 'taħriġ tal-parti għal tagħmir ta' riabilitazzjoni, aġġustament tal-angolu tas-sodda.
Dar intelliġenti: Tabella tal-irfigħ elettriku, purtieri intelliġenti, aġġustament tad-dahar tas-sufan.
Agrikoltura u Loġistika: Aġġustament fil-fond ta 'żerriegħa, irfigħ ta' xkafef tal-ħażna, u konnessjoni ta 'linji tal-conveyor.
Karozzi u Trasport: Ftuħ u Għeluq tal-Vettura Elettrika, Apparat ta 'Tneħħija tas-Siġġijiet tar-Roti.
L-attwatur lineari elettriku huwa s-soluzzjoni tal-qalba għal "elettrifikazzjoni + kontroll tal-moviment lineari". Id-disinn flessibbli tagħhom u l-kontrollabbiltà għolja jagħmluhom l-għażla mainstream biex jissostitwixxu attwaturi idrawliċi u pnewmatiċi tradizzjonali.
L-attwaturi lineari elettriċi saru l-komponenti ewlenin tas-sewqan ta 'sistemi ta' awtomazzjoni moderni minħabba l-vantaġġi tagħhom ta 'preċiżjoni għolja, intelliġenza, ħbiberija ambjentali, u effiċjenza fl-enerġija. Id-disinn modulari tiegħu jista 'jadatta b'mod flessibbli għal xenarji differenti, li jissostitwixxi gradwalment is-sistemi tradizzjonali tal-enerġija fluwida u jkollu rwol ewlieni fl-oqsma bħall-Industrija 4.0, il-kura tas-saħħa, u l-enerġija ġdida. Meta tagħżel, huwa meħtieġ li tevalwa b'mod komprensiv it-tagħbija, il-veloċità, l-eżattezza u r-rekwiżiti ambjentali.

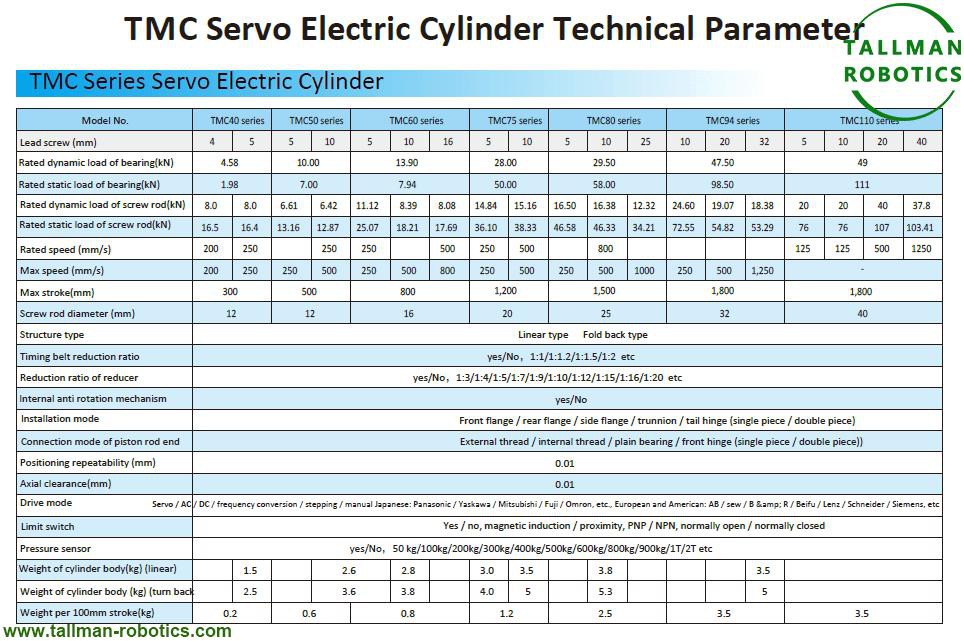

Hawnhekk, nintroduċu ċilindru elettriku tas-serje bid-dejta kif ġej:
Int mistieden tara aktar proġetti jew żur il-gallerija tal-vidjow tagħna minn YouTube: https://www.youtube.com/@tallmanrobotics
L-attwatur lineari elettriku u ċ-ċilindru idrawliku tradizzjonali huma t-tnejn apparat tas-sewqan li jiksbu moviment lineari, iżda hemm differenzi sinifikanti fil-prinċipju, l-istruttura, u l-prestazzjoni. Il-vantaġġi ta 'attwaturi lineari elettriċi huma riflessi prinċipalment fl-aspetti li ġejjin:
|
Oġġetti |
Attwatur elettriku |
Ċilindru idrawliku |
|
Preċiżjoni tal-kontroll ogħla u aġġustament aktar flessibbli |
Permezz ta 'apparati ta' feedback bħal muturi servo u muturi stepper flimkien ma 'encoders, jistgħu jiksbu preċiżjoni tal-pożizzjonament millimetru jew saħansitra mikrometru, u jistgħu jaġġustaw il-veloċità, l-ispinta, u l-puplesija f'ħin reali, li jappoġġjaw kurvi ta' moviment kumplessi bħal aċċellerazzjoni uniformi u tħaddim ta 'veloċità varjabbli. Pereżempju, fil-linji ta 'produzzjoni ta' assemblaġġ ta 'preċiżjoni, id-distanza li timbotta tista' tiġi kkontrollata b'mod preċiż biex tevita ħabtiet ta 'biċċa xogħol |
Jiddependi fuq valvi idrawliċi u kontroll tal-fluss, u l-eżattezza tagħha hija affettwata minn kompressibilità idrawlika u telf ta 'pressjoni tal-pipeline. L-eżattezza tal-pożizzjonament hija ġeneralment 'il fuq mil-livell tal-millimetru, u l-aġġustament tal-veloċità u l-ġibda huma kumplessi, u jagħmilha diffiċli li tinkiseb frekwenza għolja - u kontroll dinamiku raffinat. |
|
Adattabilità ambjentali aktar b'saħħitha u indafa ogħla |
M'hemmx bżonn ta 'żejt jew pipelines, l-ebda riskju ta' tnixxija, adattat għal ambjenti nodfa (bħal tagħmir mediku, proċessar tal-ikel), trab - workshops b'xejn, jew xeni ta 'barra (biex tevita s-solidifikazzjoni tat-temperatura baxxa - jew għolja - deterjorazzjoni tat-temperatura taż-żejt idrawliku). Pereżempju, il-virga tal-push elettriku tat-tabella operattiva ma tikkontaminax l-ambjent sterili minħabba tnixxija taż-żejt. |
Jiddependi fuq żejt idrawliku biex jittrasmetti l-enerġija, u s-siġilli li qed jixjieħu jistgħu faċilment iwasslu għal tnixxija taż-żejt u tniġġis ambjentali; U ż-żejt huwa sensittiv għat-temperatura (viskożità ta 'temperatura baxxa, ossidazzjoni ta' temperatura għolja), u l-affidabbiltà tagħha tonqos f'ambjenti estremi bħal ħażna kiesħa u deżerti. |
|
Installazzjoni u manutenzjoni faċli |
Struttura kompatta (mutur integrat u mekkaniżmu ta 'trasmissjoni), l-ebda stazzjon tal-pompa idrawlika addizzjonali, tank taż-żejt jew pipeline meħtieġ, spazju żgħir ta' installazzjoni, installazzjoni orizzontali, vertikali jew inklinata flessibbli. Il-manutenzjoni teħtieġ biss spezzjoni regolari ta 'komponenti mekkaniċi (bħal lubrikazzjoni bil-kamin), mingħajr il-bżonn li tissostitwixxi ż-żejt jew is-siġilli, li tirriżulta fi spejjeż baxxi ta' manutenzjoni. |
teħtieġ sostenn stazzjonijiet tal-pompa, pajpijiet taż-żejt, valvi, eċċ., B'volum ta 'sistema kbira u tqassim ta' installazzjoni limitat mil-pajpijiet; U huwa meħtieġ li tissostitwixxi regolarment żejt idrawliku, filtri taż-żejt nadif, u tiġrijiet ta 'siġilli, li teħtieġ ammont kbir ta' xogħol ta 'manutenzjoni. |
|
Effiċjenza fl-enerġija ogħla u spejjeż operattivi aktar baxxi |
Il-mutur jikkonsma biss l-elettriku waqt it-tħaddim, u l-enerġija tinbidel direttament f'enerġija mekkanika, b'effiċjenza fl-enerġija ta 'sa 70% - 90%; L-ebda telf ta 'enerġija bla tagħbija (bħal pompa idrawlika li taħdem mingħajr tagħbija). |
Il-pompa idrawlika teħtieġ li topera kontinwament (anke jekk l-attwatur huwa wieqaf), u hemm telf ta 'pipeline, telf ta' overflow, eċċ. Meta l-enerġija tiġi trasmessa miż-żejt. L-effiċjenza fl-enerġija hija ġeneralment biss 30% -50%; Operazzjoni fit-tul tħallas spejjeż ogħla ta 'elettriku u sostituzzjoni taż-żejt. |
|
Sikurezza u kontrollabbiltà aħjar |
Jista 'jikseb protezzjoni ta' waqfien ta 'emerġenza u tagħbija żejda (bħal qfil tal-falliment tal-enerġija bil-mutur) permezz tad-disinn taċ-ċirkwit, u jista' jżomm il-pożizzjoni attwali tiegħu f'każ ta 'ħsara (bħal nuqqas ta' enerġija) biex jevita moviment aċċidentali. |
tiddependi fuq serratura idrawlika għall-ippożizzjonar. Jekk il-pipeline jinqata 'jew is-serratura idrawlika tfalli, jista' f'daqqa waħda jaqa 'minħabba l-piż tat-tagħbija; U t-tnixxija taż-żejt tista 'toħloq riskju ta' nar, speċjalment f'ambjenti ta 'temperatura għolja -. |
Differenzi fix-xenarji applikabbli
L-attwaturi lineari elettriċi huma aktar adattati għal preċiżjoni għolja -, tniġġis baxx, spazju żgħir, u xenarji ta 'manutenzjoni baxxa (bħal mediċi, linji ta' produzzjoni awtomatizzati, u djar intelliġenti); Iċ-ċilindri idrawliċi għad għandhom vantaġġi taħt tagħbijiet estremament għoljin (bħal presses idrawliċi ta '10000 tunnellata) u kundizzjonijiet ta' impatt estrem, iżda qed jiġu sostitwiti gradwalment b'attwaturi elettriċi (speċjalment fil-qasam ta 'tagħbijiet medji u baxxi).
