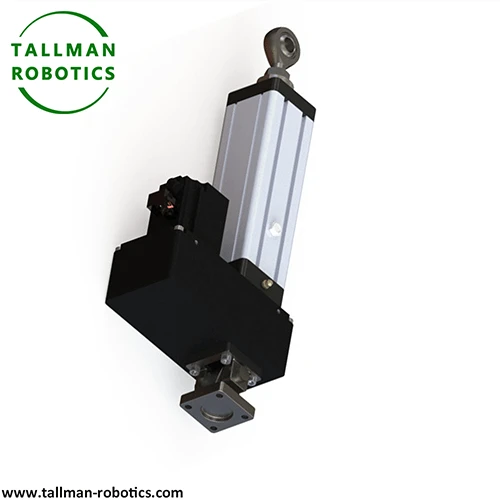

Ċilindru elettriku

1

Sewqan mutur

Bħala sors ta 'enerġija, it-tipi komuni jinkludu Servo Motors (High - Precision Magħluq - Control Loop), Stepper Motors (Open {- Loop jew sempliċi {-} loop), jew DC Motors (Low - Cost Open - Loop). Il-mutur joħroġ torque rotazzjonali biex issuq komponenti ta 'trasmissjoni sussegwenti.

2

Mekkaniżmu ta 'trasmissjoni

Kamin tal-ballun: Il-konfigurazzjoni mainstream tikkonsisti minn xaft tal-kamin u ġewż, li jittrasmetti l-moviment permezz tat-tidwir tal-blalen. Għandu frizzjoni baxxa u effiċjenza għolja (85% ~ 95%), b'eżattezza ta '± 0.01mm 0.1mm, adattata għal xenarji ta' preċiżjoni għolja -.

Kamin taċ-ċomb tat-trapezojdali: Il-ġewż li jiżżerżaq direttament f'kuntatt mal-kamin taċ-ċomb, b'effiċjenza baxxa (30% ~ 50%), iżda bi prezz baxx u self tajjeb - qfil (it-tagħbija mhix faċli biex tiżżerżaq 'l isfel wara falliment tal-enerġija), adattata għal - veloċità u xenarji ta' preċiżjoni baxxa (bħal apparati ta 'aġġustament manwali).

3

Gwida u Struttura ta 'Appoġġ

Normalment integrat ma 'gwidi lineari jew kmiem li jiżżerżqu, li jiżguraw li x-xaft tal-ħruġ (jew it-tagħbija) jiċċaqlaq tul trajettorja lineari, jipprevjeni rotazzjoni jew offset, u jiżgura l-istabbiltà tal-moviment.

4

Qoxra u xaft tal-ħruġ

Il-qoxra tal-metall (bħal-liga tal-aluminju, l-azzar) tipproteġi l-komponenti interni, u x-xaft tal-ħruġ (virga tal-pistuni) huwa konness direttament mat-tagħbija biex jittrasmetti l-ispinta lineari jew it-tensjoni.

5

Kontroll u feedback (mhux obbligatorju)

Mudelli tal-mutur servo huma ġeneralment imqabbla ma 'encoders jew ħakkiema tal-ħakk biex jiffurmaw kontroll tal-linja magħluq -, li jiksbu l-għoli - Aġġustament tal-preċiżjoni tal-pożizzjoni, il-veloċità, u l-forza.

Il-mudelli tal-mutur Stepper jew DC huma l-aktar miftuħa - kontroll tal-linja, adattati għal xenarji b'rekwiżiti ta 'preċiżjoni baxxa.

Konverżjoni tal-Mozzjoni

Billi tuża kamin biex tikkonverti moviment rotazzjonali f'moviment lineari, l-istruttura hija matura u l-limitu tekniku huwa baxx.

Pożizzjonament ta 'preċiżjoni għolja

Il-mudell tal-kamin tal-ballun jista 'jikseb preċiżjoni tal-pożizzjonament ta' ± 0.01mm 0.1mm taħt kontroll tal-linja magħluq -, bi preċiżjoni tal-pożizzjonament ripetuta ta '± 0.005mm, adattata għal xenarji li jeħtieġu kontroll tal-pożizzjoni stabbli (bħal docking komponenti fuq linji ta' assemblaġġ).

Kapaċità ta 'tagħbija qawwija

B'medda wiesgħa ta 'ġibda minn ftit newtons (N) sa għexieren ta' tunnellati (ċilindri elettriċi industrijali kbar), tista 'ssuq tagħbijiet tqal (bħalma huma l-għodda tax-xogħol tal-magni).

Self li jsakkar

Il-mudell tal-kamin trapezoidali għandu awto mekkaniku - funzjoni ta 'qfil, u t-tagħbija ma tiżżerżaqx minħabba l-gravità wara falliment tal-qawwa, b'sigurtà għolja (bħal pjattaformi ta' rfigħ).

Adattabilità Ambjentali

Il-qoxra tista 'tkun iddisinjata biex tkun reżistenti għat-trab u li ma jgħaddix ilma minnu (livell IP mhux obbligatorju), adattat għal ambjenti kumplessi bħal ambjenti industrijali u ta' barra, u m'għandux problemi ta 'tnixxija ta' żejt jew gass ta 'tagħmir idrawliku / pnewmatiku, li jagħmilha aktar nadifa.

Kontroll qawwi

Il-kontrollur tal-mutur jista 'jaġġusta b'mod preċiż il-veloċità, l-aċċellerazzjoni u l-puplesija, li jappoġġja modi ta' moviment multipli (bħal veloċità kostanti u bidla tal-veloċità varjabbli).

Tipi

Metodi ta 'trasmissjoni,

Karatteristiċi

Xenarji ta 'Applikazzjoni Kapaċi

Ċilindru elettriku bil-kamin tal-ballun

Kamin tal-ballun għoli

Preċiżjoni għolja (± 0.01 mm), riġidità għolja, iżda veloċità moderata (inqas minn jew daqs 1 m / s)

Għodda tal-magni, magni tal-iffurmar tal-injezzjoni, pożizzjonament ta 'preċiżjoni

Ċilindru elettriku bil-kamin tar-romblu planetarju

Kamin tar-romblu planetarju

Ultra - tagħbija għolja (sa diversi tunnellati), ħajja twila, iżda spiża għolja

Makkinarju tqil, aerospazjali

Ċilindru elettriku sinkroniku

Ċinturin sinkroniku + irkaptu

Veloċità għolja - (akbar minn jew daqs 2 m / s), puplesija twila, iżda preċiżjoni baxxa (± 0.1 mm)

Issortjar tal-loġistika, twassil awtomatizzat

Ċilindru elettriku tal-mutur lineari

Drive dirett (mingħajr trasmissjoni mekkanika)

Ultra - veloċità għolja (5 m / s) u preċiżjoni tal-livell tan-nanometru, iżda bi spinta baxxa, spiża għolja

Tagħmir tas-semikondutturi, u aġġustament tal-preċiżjoni ottika

Immaniġġjar tal-materjal u twassil

Fil-linji ta 'produzzjoni awtomatizzati, iċ-ċinturin tal-conveyor huwa mmexxi biex jerfa', jittraduċi, jew jikkontrolla d-driegħ robotiku biex jaqbad materjali u jittrasferihom f'linja dritta (bħalma jimbuttaw partijiet minn stazzjon għall-ieħor).

Assemblaġġ ta 'preċiżjoni

Użat f'xenarji ta 'assemblaġġ ta' preċiżjoni bħal elettronika u komponenti tal-karozzi għal partijiet ta 'docking u pressing (bħal għalf lineari waqt l-ippressar u l-issikkar tal-kamin), li jiżguraw il-forza tal-assemblaġġ u l-eżattezza tal-pożizzjoni permezz ta' kontroll tal-linja magħluq -, u tevita ħsara fil-parti.

Għodda tal-magni u tagħmir għall-ipproċessar

Sewqan l-għalf lineari ta 'l-għodda tax-xogħol tal-għodda tal-magni u l-għodod tat-tqattigħ, jew tikkontrolla l-azzjoni tal-ittimbrar tat-tagħmir tal-ittimbrar, speċjalment adattat għall-ipproċessar ta' links li jeħtieġu veloċità stabbli u kontroll tal-pożizzjoni.

Makkinarju tal-imballaġġ

Aġġusta l-pożizzjoni tas-siġillar u l-materjal li timbotta d-distanza tal-magna tal-imballaġġ, jew ikkontrolla l-għoli tat-tikketta tal-pasta tal-magna tat-tikkettar biex tiżgura l-eżattezza u l-konsistenza tal-imballaġġ.

Robot Joint Drive

Fil-grad multi ta 'robots tal-libertà (bħal robots industrijali tas-sitt assi u robots umanojdi), bħala attwaturi konġunti, huwa meħtieġ li tinkiseb l-estensjoni u l-kontrazzjoni ta' armi u saqajn, bħall-liwi u l-estensjoni tal-ġonot tal-irkoppa fir-robots umanojdi, filwaqt li jibbilanċjaw il-kapaċità tat-tagħbija u l-flessibilità tal-moviment.

Robot kollaborattiv Effector finali

Imqabbad ma 'l- "irkupri" tar-robot kollaborattiv, jista' jikseb imbuttatura lineari, tagħfas, u azzjonijiet oħra wara li taqbad (bħal ma tidħol u tgħaqqad komponenti elettroniċi), u hija adattata għal xenarji kollaborattivi ma 'bnedmin minħabba ċ-ċilindru elettriku ħieles mit-tnixxija u ħoss baxx.

Apparat tal-irfigħ tar-robot mobbli

Bħall-pjattaforma tal-irfigħ fuq AGV (vettura awtomatika ggwidata), l-għoli tat-tagħbija huwa aġġustat minn ċilindru elettriku biex jinkiseb it-tagħbija tal-materjal u l-ħatt tad-docking. L-illokkjar ta 'l-awto - tat-tip ta' kamin trapezoidali jiżgura li l-pjattaforma ma tiżżerżaqx meta l-qawwa tinqata ', u ttejjeb is-sigurtà.

Sodda medika u tabella operattiva

Sewqan l-irfigħ, l-inklinazzjoni, u t-traduzzjoni tal-korp tas-sodda (bħall-aġġustament tal-angolu li jinsab fil-pazjent), li teħtieġ moviment bla xkiel, ħoss baxx, u l-indafa taċ-ċilindru elettriku (ħieles mit-tbajja 'taż-żejt) skont l-istandards mediċi ta' iġjene ambjentali.

Tagħmir ta 'riabilitazzjoni

F'apparat ta 'riabilitazzjoni tar-riġlejn bħal magni tat-trazzjoni tar-riġlejn u apparat ta' taħriġ tal-parti ta 'fuq, kontroll preċiż tal-ġibda u l-puplesija ta' ċilindri elettriċi jintuża biex jgħin lill-pazjenti fit-taħriġ tal-mobilità konġunta u jevita korrimenti sekondarji kkawżati minn forza eċċessiva.

Pożizzjonar tal-Apparat Mediku

Pereżempju, fit-tagħmir CT u MRI, is-sodda tal-pazjent hija mmexxija biex tidħol u toħroġ mill-pjattaforma ta 'skoperta, jew il-pożizzjonament tad-driegħ tal-istrument tar-robot kirurġiku huwa kkontrollat ​​biex jiżgura l-iskoperta / eżattezza kirurġika.

Crane Stacker u tliet - maħżen dimensjonali

Sewqan il-pjattaforma tal-irfigħ tal-krejn Stacker biex tikseb l-immaniġġjar 'il fuq u' l isfel ta 'oġġetti bejn l-ixkafef. Iċ-ċilindru elettriku tat-tagħbija kbira jista 'jadatta għall-bżonnijiet ta' rfigħ ta 'oġġetti palletizzati tqal -.

Tagħmir tal-issortjar

F'sistema ta 'għażla awtomatizzata, l-espansjoni u l-kontrazzjoni ta' l-issortjar ta 'baffles huma kkontrollati biex jimbuttaw pakketti ta' kategoriji differenti għal-linji tal-conveyor korrispondenti, u l-effiċjenza tal-għażla titjieb permezz ta 'aġġustament tal-veloċità.

Aġġustament tal-linja tal-conveyor

Aġġusta l-angolu tal-inklinazzjoni jew l-għoli tal-linja tal-conveyor skont l-għoli tal-merkanzija jew ir-rekwiżiti tal-ġarr, biex tinkiseb docking bla xkiel ta 'sezzjonijiet ta' ġarr differenti.

Tagħmir ta 'ttestjar ta' simulazzjoni

Fl-ittestjar fuq l-art ta 'inġenji ta' l-ajru, huwa meħtieġ veloċità ta 'preċiżjoni għolja- Il-kontroll tal-forza huwa meħtieġ biex issuq il-moviment lineari tal-pjattaforma ta' simulazzjoni (bħas-simulazzjoni tal-aċċelerazzjoni u l-ambjent tal-vibrazzjoni waqt it-tluq).

Bieb tal-kabina u kontroll tal-mekkaniżmu

Ikkontrolla l-ftuħ u l-għeluq ta 'inġenji ta' l-ajru u bibien tal-kabina spazjali, jew l-estensjoni u l-ġbid lura ta 'mekkaniżmi ta' skjerament tas-satellita (bħal parentesi tal-pannell solari). L-affidabbiltà u l-adattabilità ambjentali taċ-ċilindri elettriċi (reżistenza għal temperaturi għoljin u baxxi, vakwu) jistgħu jissodisfaw ir-rekwiżiti stretti.

Armi u tagħmir

Bħall-mekkaniżmu ta 'rfigħ ta' tagħmir li jinġarr fuq il-vapur u l-aġġustament tal-angolu tal-lanċaturi tal-missili, jeħtieġu kapaċitajiet għoljin ta 'rispons u ta' rispons rapidu.

Produzzjoni tal-batterija tal-litju

Pressjoni preċiża hija applikata permezz ta 'ċilindru elettriku waqt l-ippressar tal-elettrodi u l-proċess tal-assemblaġġ taċ-ċellula biex tiżgura prestazzjoni stabbli tal-batterija; Jew issuq il-pożizzjoni tal-barraxa tal-magna tal-kisi biex tikkontrolla l-ħxuna tal-kisi.

Manifattura fotovoltajka

Fil-proċessi ta 'l-iwweldjar u l-laminazzjoni ta' moduli fotovoltajċi, materjali bħal wejfers tas-silikon u ħġieġ huma mqiegħda biex jiżguraw l-eżattezza tat-tagħqid.

Makkinarju tqil

Bħall-ftuħ tal-bieb u l-għeluq tat-tagħmir tal-minjieri, l-aġġustament tad-distakk tar-rolling tal-imtieħen fl-industrija metallurġika, u ċilindri elettriċi ta 'tunnellaġġ kbir jistgħu jissostitwixxu ċilindri idrawliċi tradizzjonali biex jevitaw it-tnixxija taż-żejt.

Pjattaforma tal-lift

Pjattaformi żgħar tad-dar jew tal-lift kummerċjali (bħal elevaturi aċċessibbli, lifts tal-palk), bil-karatteristika tal-illokkjar ta 'l-awto - tat-tip ta' kamin trapezojdali biex tiżgura s-sigurtà tal-persunal.

Għamara u Tagħmir tal-Uffiċċju

L-angolu tad-dahar tat-tabelli tal-irfigħ elettriku u s-sufani intelliġenti jista 'jiġi aġġustat manwalment jew mill-bogħod permezz ta' ċilindru elettriku sempliċi, li jtejjeb il-konvenjenza tal-użu.

Makkinarju Agrikolu

bħal aġġustament fil-fond taż-żriegħ taż-żerriegħa u l-kontroll tal-għoli tal-qtugħ tal-ħsad, adattat għal ħtiġijiet differenti ta 'uċuħ u art.
